ZDC-001双保持电子锁 带微动开关信号反馈直流充电枪电子锁模块
ZDC-001双保持电子锁 带微动开关信号反馈直流充电枪电子锁模块
ZDC-001双保持电子锁 带微动开关信号反馈直流充电枪电子锁模块
ZDC-001双保持电子锁 带微动开关信号反馈直流充电枪电子锁模块
https://0.rc.xiniu.com/g3/M00/5F/2B/CgAH52CSR6iAHuIlADNblIdn_i0445.mp4

ZDC-001双保持电子锁 带微动开关信号反馈直流充电枪电子锁模块

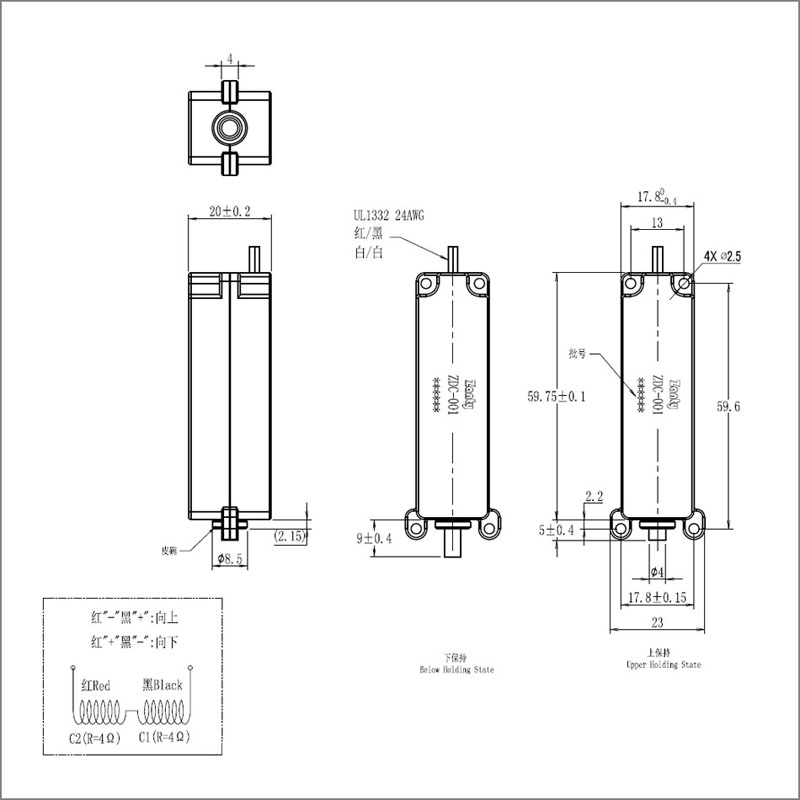

尺寸:59.75*17.8*20mm

滑杆:直径φ7mm

电压:DC12V

行程:0-5mm

保持力:6-8N

推力:2-3N

功率:24W

电流:2A

电阻:6Ω

工作循环:通0.5秒 断5秒


规格书下载:

横线

型号:ZDC-001


保持式电磁铁使用了永磁铁(铁氧体或钕铁硼),使滑杆在断电后能够自保持在终点位置。工作原理与所有直线运动的电磁铁相似,当线圈通电后,滑杆向铁芯移动,并最终停止在终点位置。而当电源切断之后,滑杆仍然保持在原位,如果要使滑杆返回,必须施加反向电流。这类电磁铁都可以做成拉入或推出两种动作形式。


保持式电磁铁分单向自保持和双向自保持两种,单向自保持只将滑杆保持在行程终端的一个位置,永磁铁放在线圈单侧,而双向自保持电磁铁采用双线圈结构,永磁铁放在线圈中间,能将滑杆保持在始与终的两个不同的位置,且两个位置具有同等的输出力矩,具有双稳态特点。


电磁铁是利用导电线圈产生的电磁吸力来操纵机械装置,以完成预期动作的一种电器,是将电能转换为机械能的一种电磁元件。保持式电磁铁运用脉冲电流产生机械能,然后断电自保持,具有节能不发热等优点。


ZDC-001系列双保持电磁铁属于小型尺寸并且带微动开关信号反馈的直流充电枪电子锁模块,内置微动开关自带反馈信号功能,外壳超声波无缝焊接,锁杆的缝隙被皮碗封装,防水性能较好,尺寸与力量都是根据直流充电枪内部空间结构量身定做的,被广泛应用于新能源电动汽车直流充电枪安全电子锁等行业,省去了充电枪生产企业的二次开发成本,并且很好地解决了电磁铁跟微动开关的匹配问题



双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块

双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块

双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块

双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块

双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块


尺寸:59.75*17.8*20mm

滑杆:直径φ7mm

电压:DC12V

行程:0-5mm

保持力:6-8N

推力:2-3N

功率:24W

电流:2A

电阻:6Ω

工作循环:通0.5秒 断5秒


电磁铁是非标定制电子元器件,除了外壳、盖板和线圈骨架是模具成型外,其他配件和参数都可以按需求定制。


定制流程:


1.  联系客服:请致电或微信、邮件客服。(手机微信号:137-1408-9194,邮箱:sales@zanty.com)

2.  提供需求:提供电压、力量、行程、通断比和尺寸大小等参数。

3.  规格书确认:我们根据需求选型并出规格书,除了外框尺寸不能变,其他轴杆大小长短都可定制,如果按特定的外框尺寸做,则需开模。

4.  打样:我们根据规格书制作样品,制作周期7天左右。

5.  样品测试:样品测试合格则下批量订单,不合格则重做样品。

6.  批量生产:签订批量买卖合同。


为了更详细了解您的定制需求,您可以选择下载以下《产品定制需求表》,填写完成后发送邮件或微信给我们。


双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块产品定制需求表.docx






关于产品定制的一些常识,请参阅以下说明。

双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块


双保持电子锁ZDC-001系列带微动开关信号反馈直流充电枪电子锁模块,应用于新能源电动汽车用直流充电枪的安全电子锁,防止在大电流充电过程中意外拉拔充电枪,导致产生电弧把人击伤。



双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块

双保持电子锁ZDC-001系列 带微动开关信号反馈直流充电枪电子锁模块
