SDK-1261S单保持电磁铁 电力系统电柜箱保护开关低电压大保持力电磁铁

尺寸:60*30*24mm

滑杆:直径φ11.9mm

电压:DC3V

行程:0-19mm

保持力:20-50N

推力:1-5N

功率:8W

电流:2.68A

电阻:1.12Ω

工作循环:通0.5秒 断1秒


规格书下载:

横线

  • 产品描述
  • 产品参数
  • 产品定制
  • 应用领域

型号:SDK-1261S-03A1.12A


保持式电磁铁使用了永磁铁(铁氧体或钕铁硼),使滑杆在断电后能够自保持在终点位置。工作原理与所有直线运动的电磁铁相似,当线圈通电后,滑杆向铁芯移动,并最终停止在终点位置。而当电源切断之后,滑杆仍然保持在原位,如果要使滑杆返回,必须施加反向电流。这类电磁铁都可以做成拉入或推出两种动作形式。


保持式电磁铁分单向自保持和双向自保持两种,单向自保持只将滑杆保持在行程终端的一个位置,永磁铁放在线圈单侧,而双向自保持电磁铁采用双线圈结构,永磁铁放在线圈中间,能将滑杆保持在始与终的两个不同的位置,且两个位置具有同等的输出力矩,具有双稳态特点。


电磁铁是利用导电线圈产生的电磁吸力来操纵机械装置,以完成预期动作的一种电器,是将电能转换为机械能的一种电磁元件。保持式电磁铁运用脉冲电流产生机械能,然后断电自保持,具有节能不发热等优点。


SDK-1261S系列产品属于中型尺寸的单保持推拉直动电磁铁,力量较大,被广泛应用于电柜保护开关等行业。



保持式电磁铁

单保持电磁铁

保持式推拉电磁铁

推拉电磁铁



尺寸:60*30*24mm

滑杆:直径φ11.9mm

电压:DC3V

行程:0-19mm

保持力:20-50N

推力:1-5N

功率:8W

电流:2.68A

电阻:1.12Ω

工作循环:通0.5秒 断1秒


电磁铁是非标定制电子元器件,除了外壳、盖板和线圈骨架是模具成型外,其他配件和参数都可以按需求定制。


定制流程:


1.  联系客服:请致电或微信、邮件客服。(手机微信号:137-1408-9194,邮箱:sales@zanty.com)

2.  提供需求:提供电压、力量、行程、通断比和尺寸大小等参数。

3.  规格书确认:我们根据需求选型并出规格书,除了外框尺寸不能变,其他轴杆大小长短都可定制,如果按特定的外框尺寸做,则需开模。

4.  打样:我们根据规格书制作样品,制作周期7天左右。

5.  样品测试:样品测试合格则下批量订单,不合格则重做样品。

6.  批量生产:签订批量买卖合同。


为了更详细了解您的定制需求,您可以选择下载以下《产品定制需求表》,填写完成后发送邮件或微信给我们。


SDK-1261S单保持电磁铁 产品定制需求表.docx




  产品尺寸:


推拉电磁铁

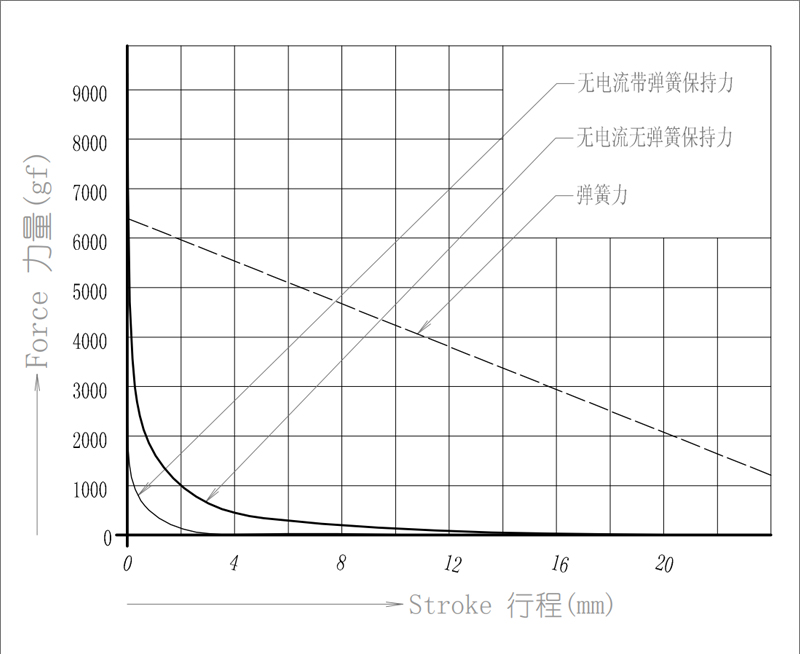

  工作原理和行程力量:


脉冲电磁铁

  单保持电磁铁规格型号说明:


SDK-0427L单保持电磁铁 DC3V小型智能门锁推拉电磁铁电磁阀


  单保持式电磁铁系列产品索引:


规格型号框体尺寸(长 x 宽 x 高)额定电压最大行程最大保持力
详情链接
SDK-0427L-03A1427.2 x 11 x 8.6mmDC3V4mm100gf查看详情
SDK-0520L-24A4720 x 16 x 13mmDC24V4mm500gf查看详情
SDK-0622-12A2.322 x 18 x 14mmDC12V4mm500gf查看详情
SDK-0625S-06A0625 x 15.9 x 13mmDC6V4mm500gf查看详情
SDK-0630L-12A4.530.7 x 16 x 14mmDC12V5mm600gf查看详情
SDK-0633S-06A0632.5 x 19 x 17.5mmDC6V5mm600gf查看详情
SDK-0836L-24C15-2636.1 x 26 x 22mmD24V6mm3500gf查看详情
SDK-0930S-A3.430 x 23.5 x 21.8mmD2.5V5mm900gf查看详情
SDK-1037S-24A3236.8 x 26 x 20mmD24V10.5mm2000gf查看详情
SDK-1261S-03A1.12A60 x 30 x 24mmD5V20mm5000gf


我们的电磁铁产品广泛用于工业自动化、生活自动化、办公自动化等领域。


工业自动化有:绣花机、纺织机、烧录机、贴片机、机械手臂、机器人等。


生活自动化有:地铁屏蔽门、ATM机、自动检票机、贩卖机、收银箱、各种刷卡机、烤面包机、发药机、氧气机、美腿器、吸乳器、封口机、钓鱼船、洗碗机、自行车租赁系统、电压力锅、沙律机、按摩器、游戏机、汽车锁、充电枪电子锁等。


办公自动化有:刻字机、打印机、复印机、密码锁、各种自动门锁、保险柜、充电柜、漏电保护开关等。
