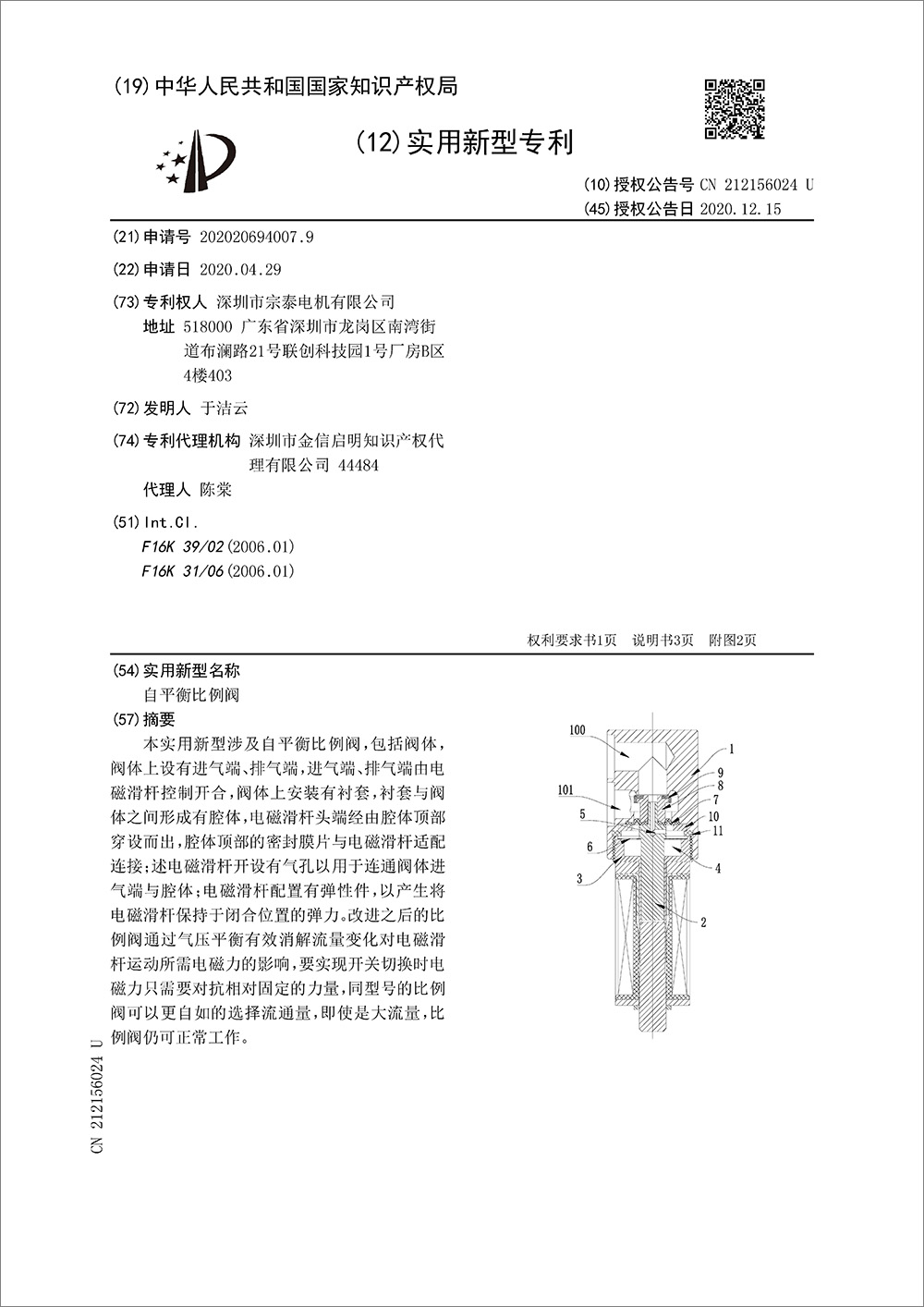

摘要：

本实用新型涉及自平衡比例阀，包括阀体，阀体上设有进气端、排气端，进气端、排气端由电磁滑杆控制开合，阀体上安装有衬套，衬套与阀体之间形成有腔体，电磁滑杆头端经由腔体顶部穿设而出，腔体顶部的密封膜片与电磁滑杆适配连接；述电磁滑杆开设有气孔以用于连通阀体进气端与腔体；电磁滑杆配置有弹性件，以产生电磁滑杆保持于闭合位置的弹力。改进之后的比例阀通过气压平衡有效消解流量变化对电磁滑杆运动所需电磁力的影响，要实现开关切换时电磁力只需要对抗相对固定的力量，同型号的比例阀可以更自如的选择流通量，即使是大流量，比例阀仍可正常工作。
