摘要：

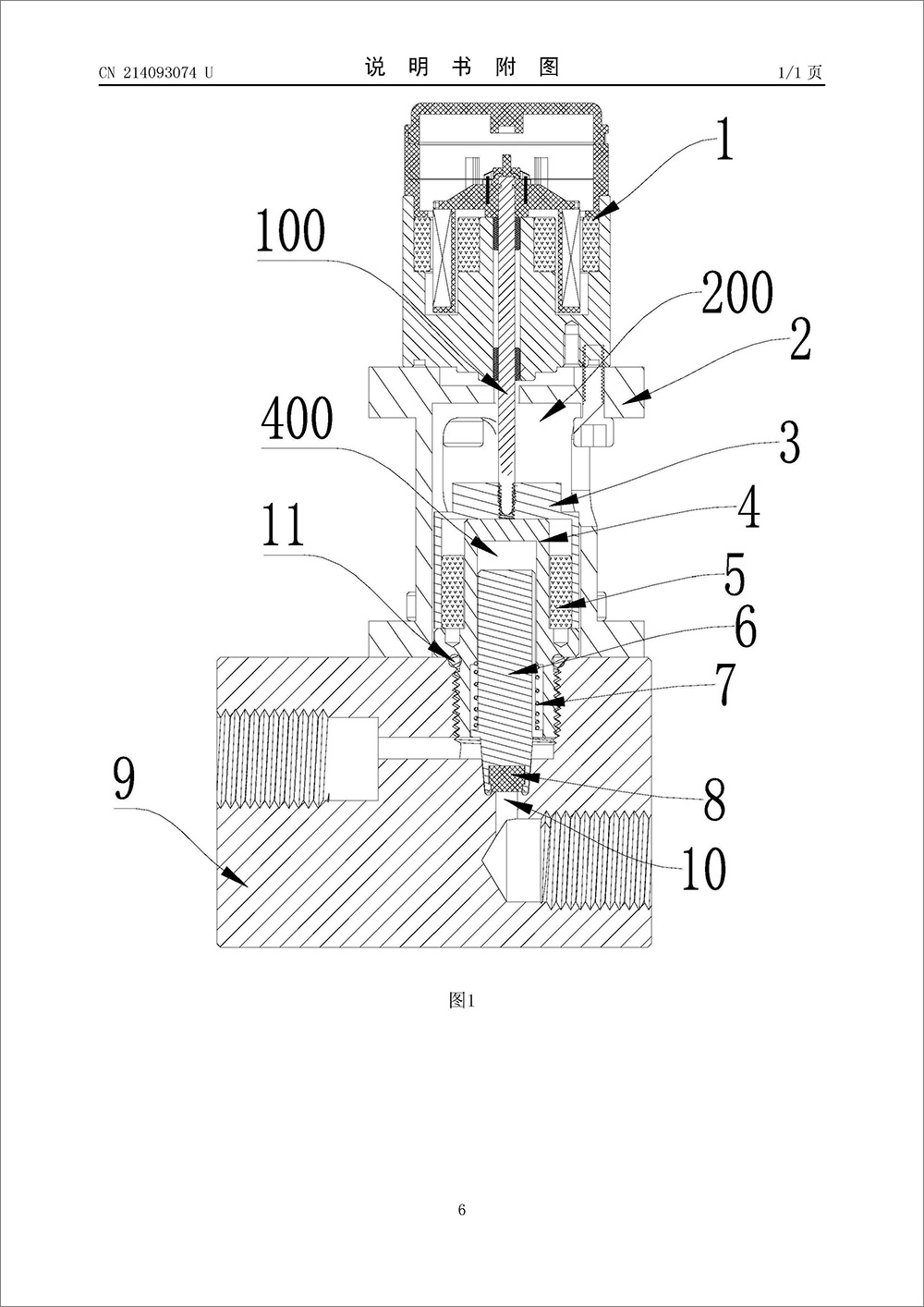

本实用新型涉及音圈电机比例阀，包括阀体，阀体具有进口端、排出端，进口端、排出端之间具有连通口，阀体上安装有音圈电机，音圈电机经由其电机轴输出升降动作，电机轴连接有环套，环套中固装有磁块；连通口处对应安装有一衬套，衬套延伸至磁块的内围衬套的内腔中套合有滑杆，滑杆的底端呈上宽下窄的锥形状，以与连通口的内围适配，滑杆受磁块控制运动以开合连通口；滑杆配置有弹性件，弹性件对滑杆产生朝向闭合连通口方向的弹力。改进后的比例阀通过音圈电机控制滑杆升降运动以开合连通口，而滑杆底端与连通口内围采用锥形配合，比例阀开合连通口时能更好的细化调整流通比例。
