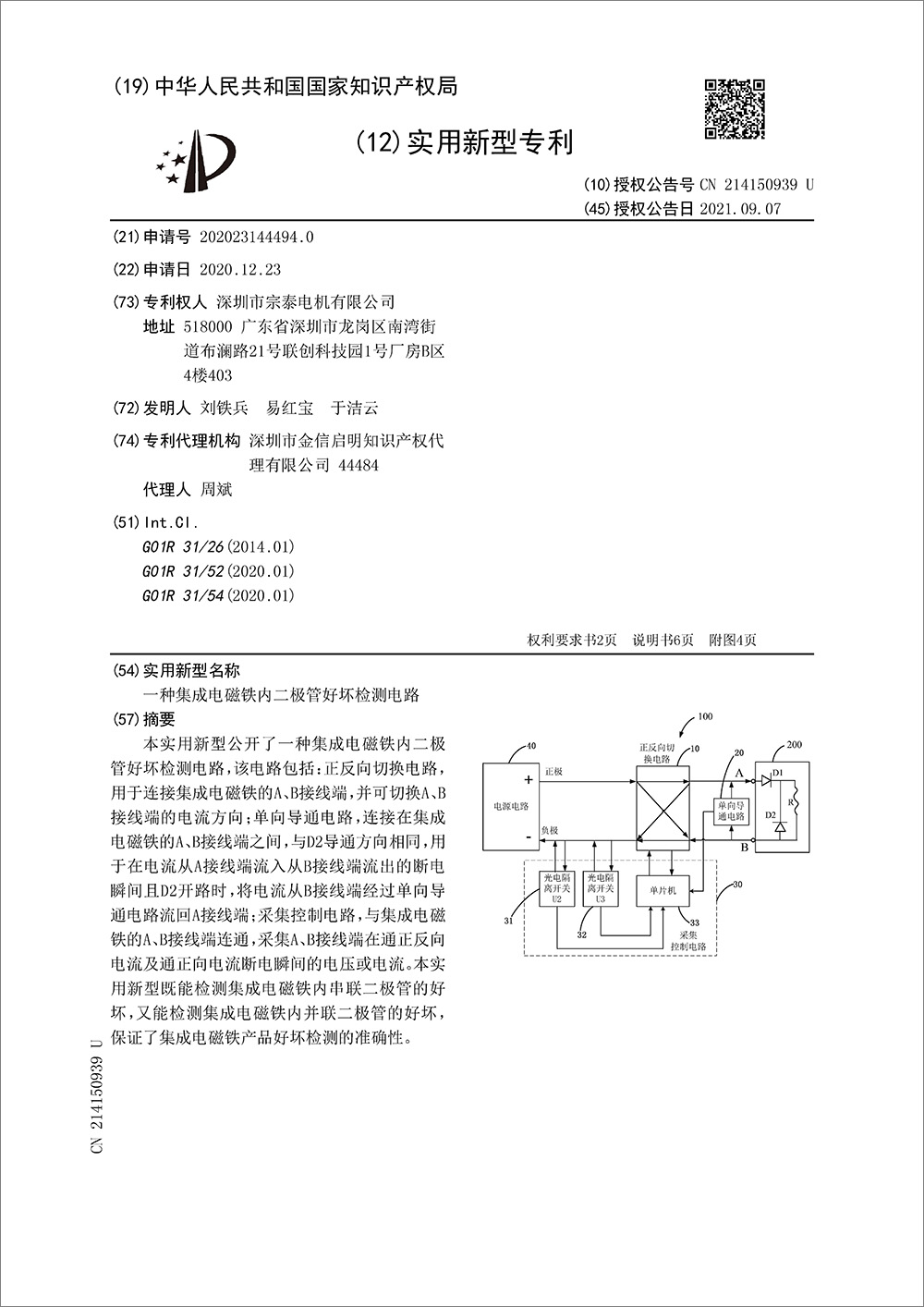

摘要：

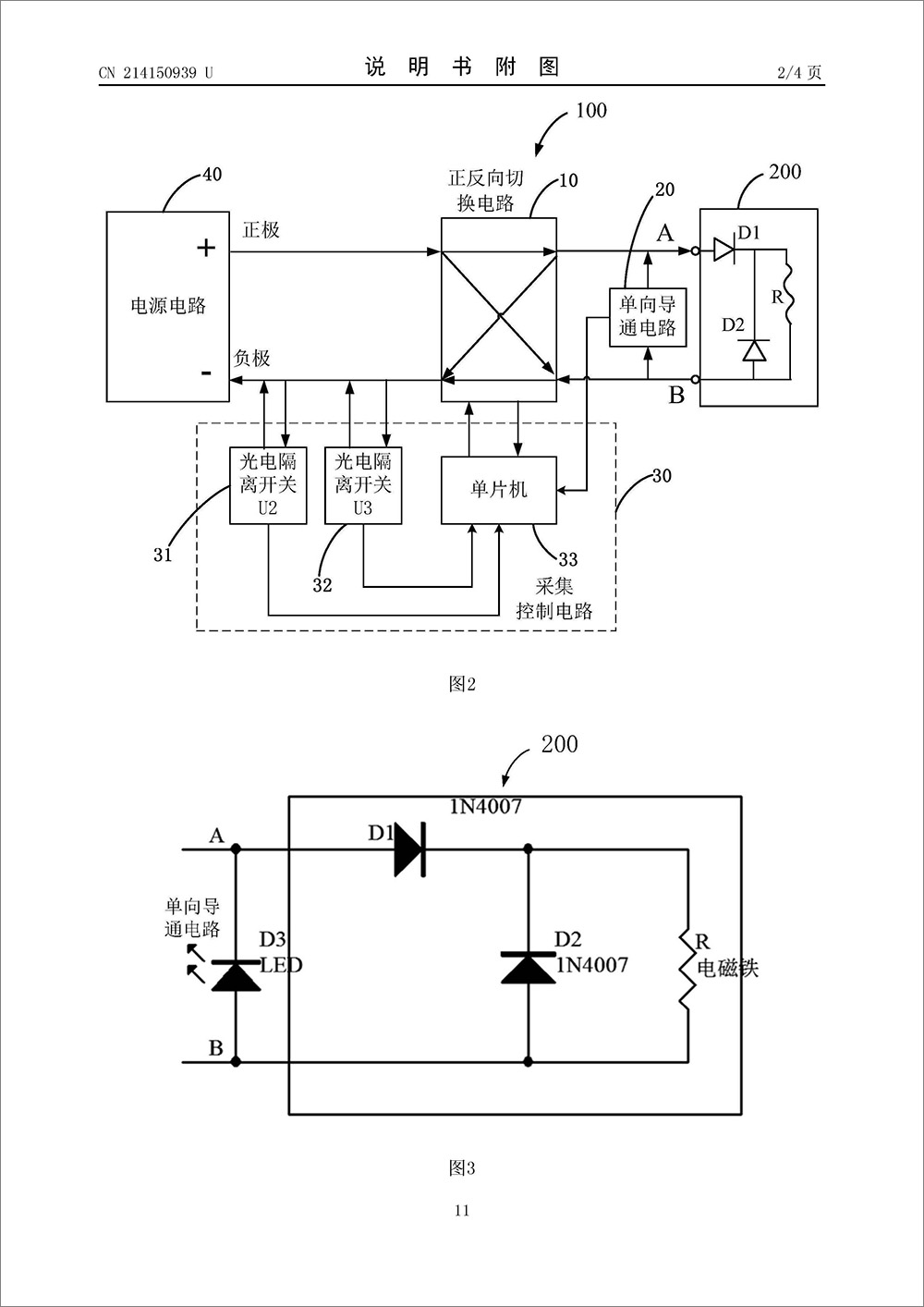

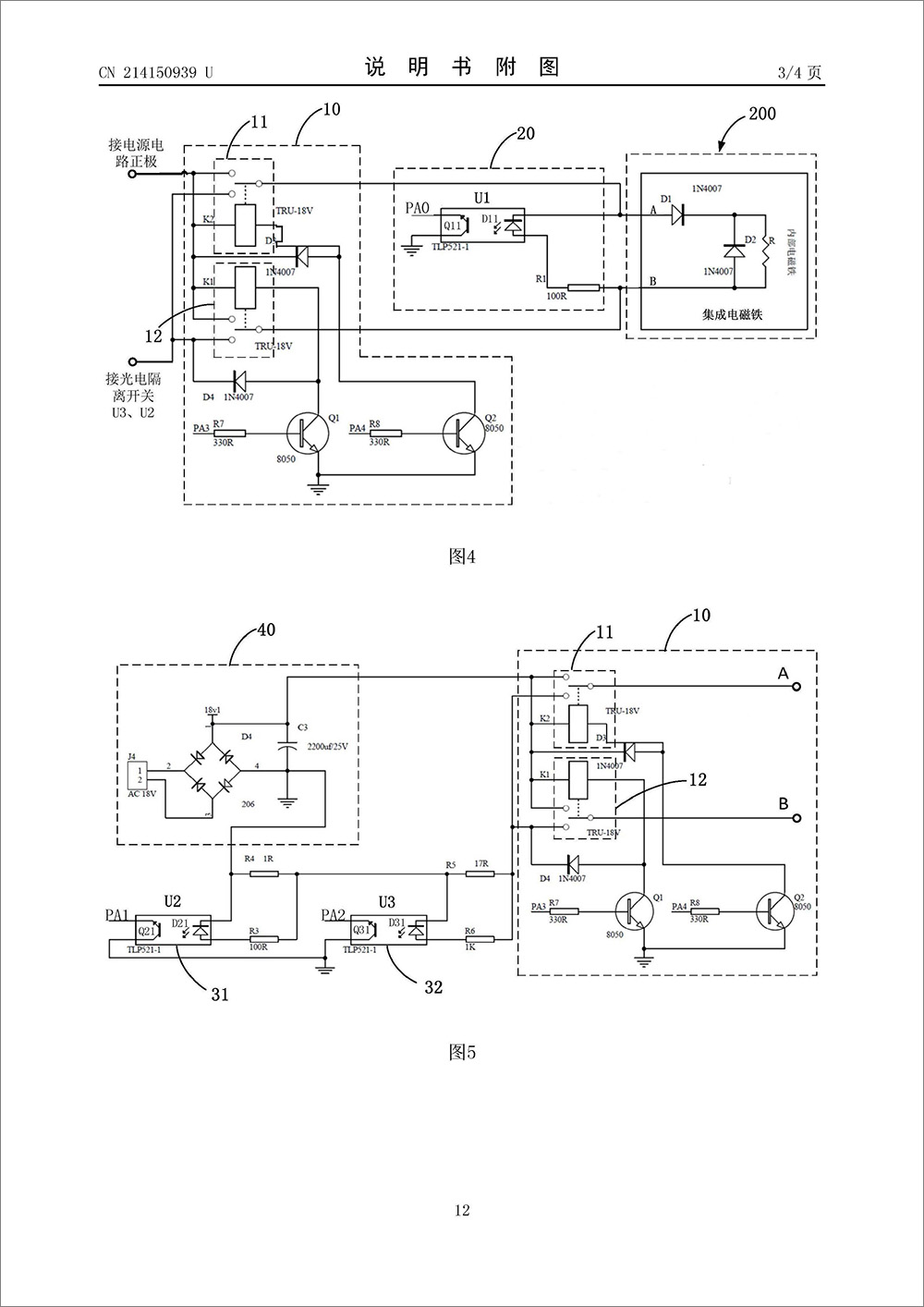

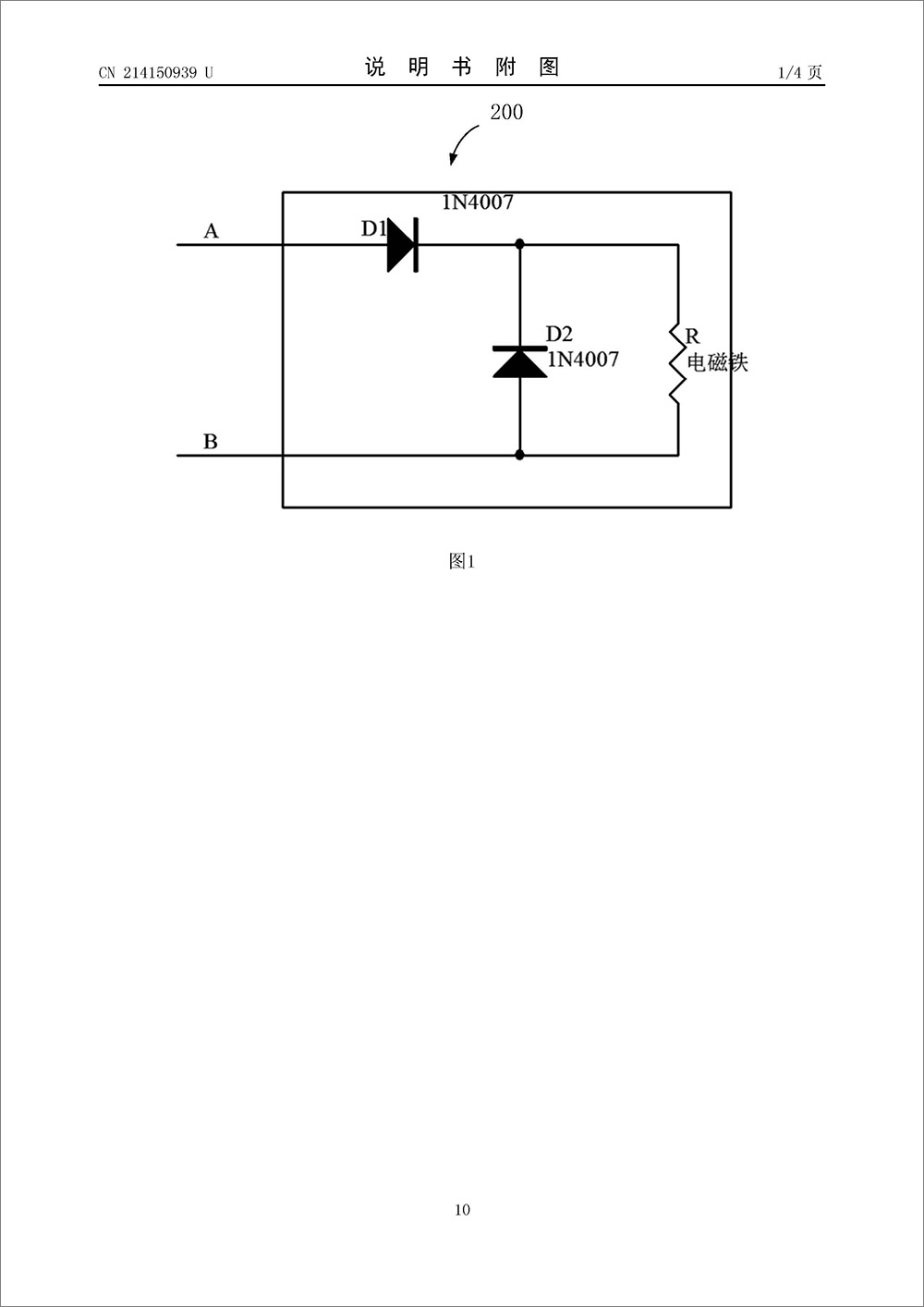

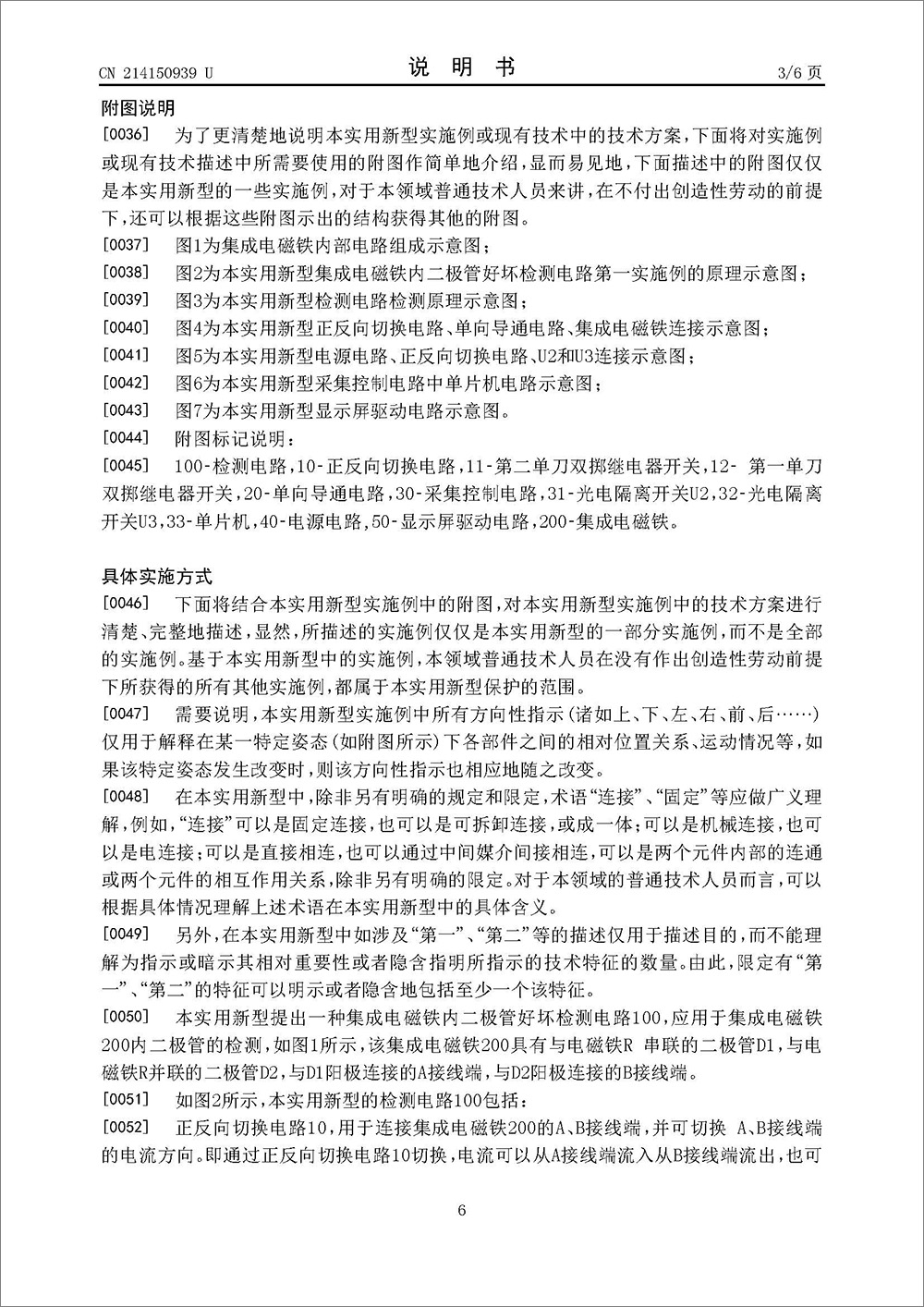

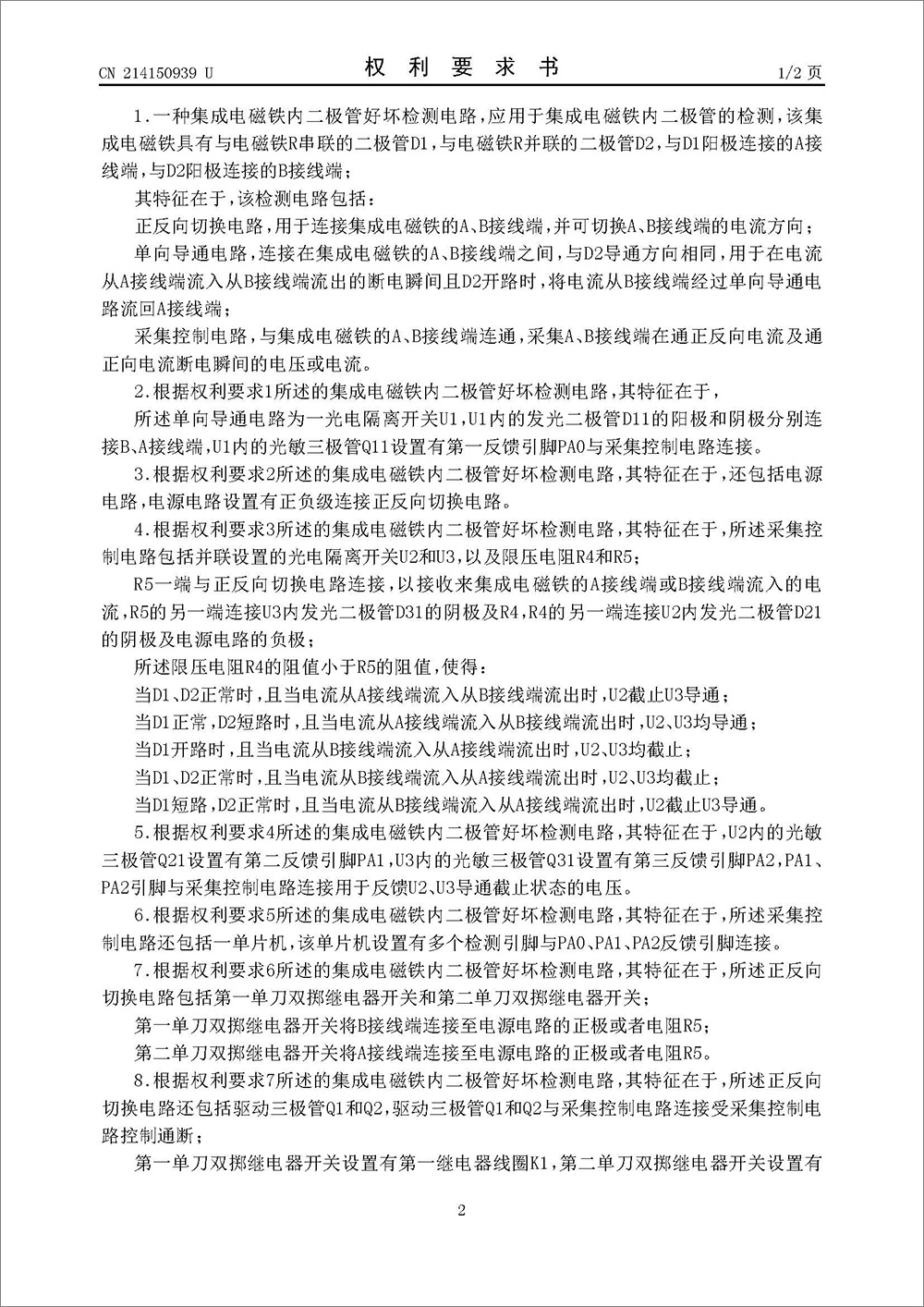

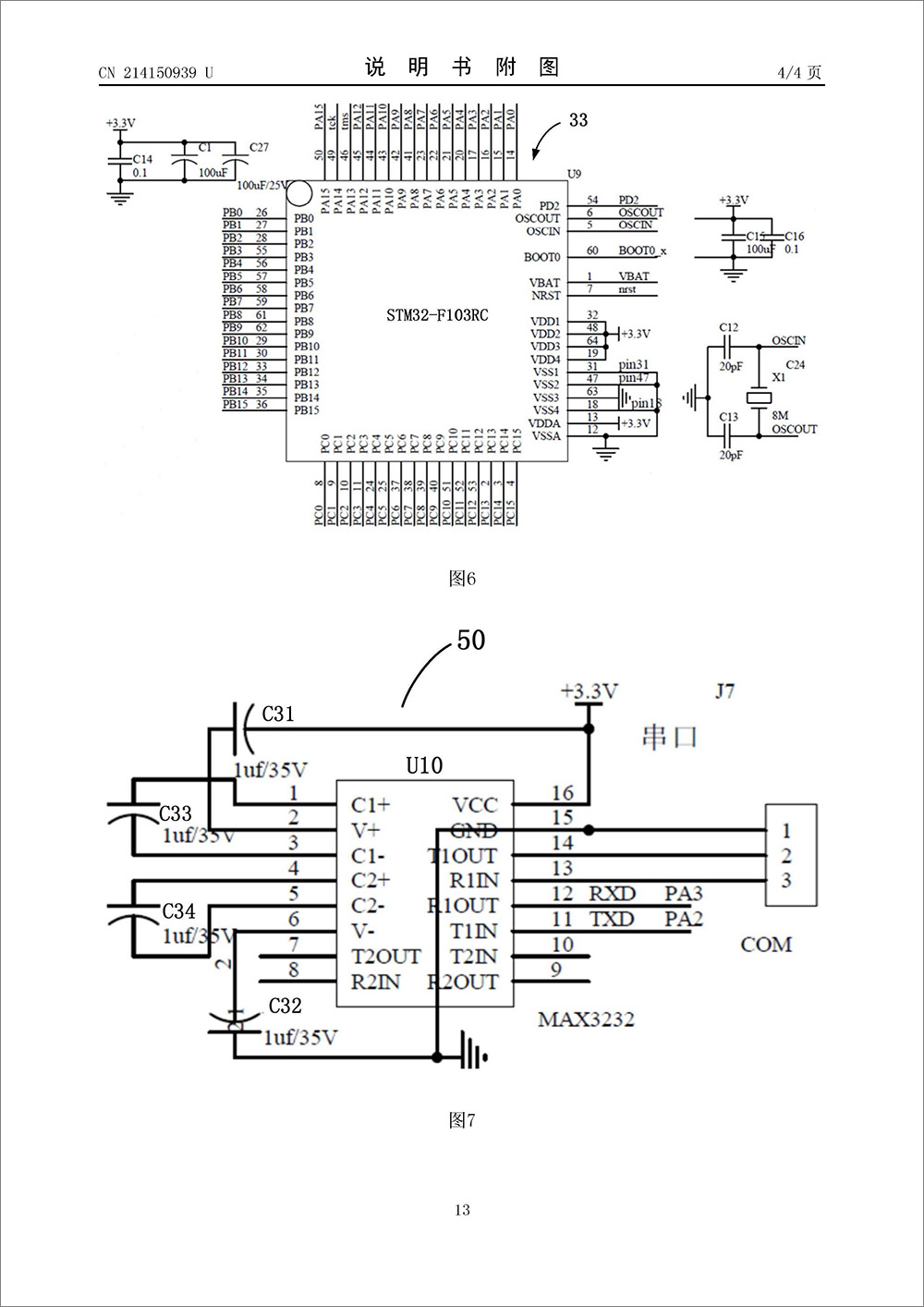

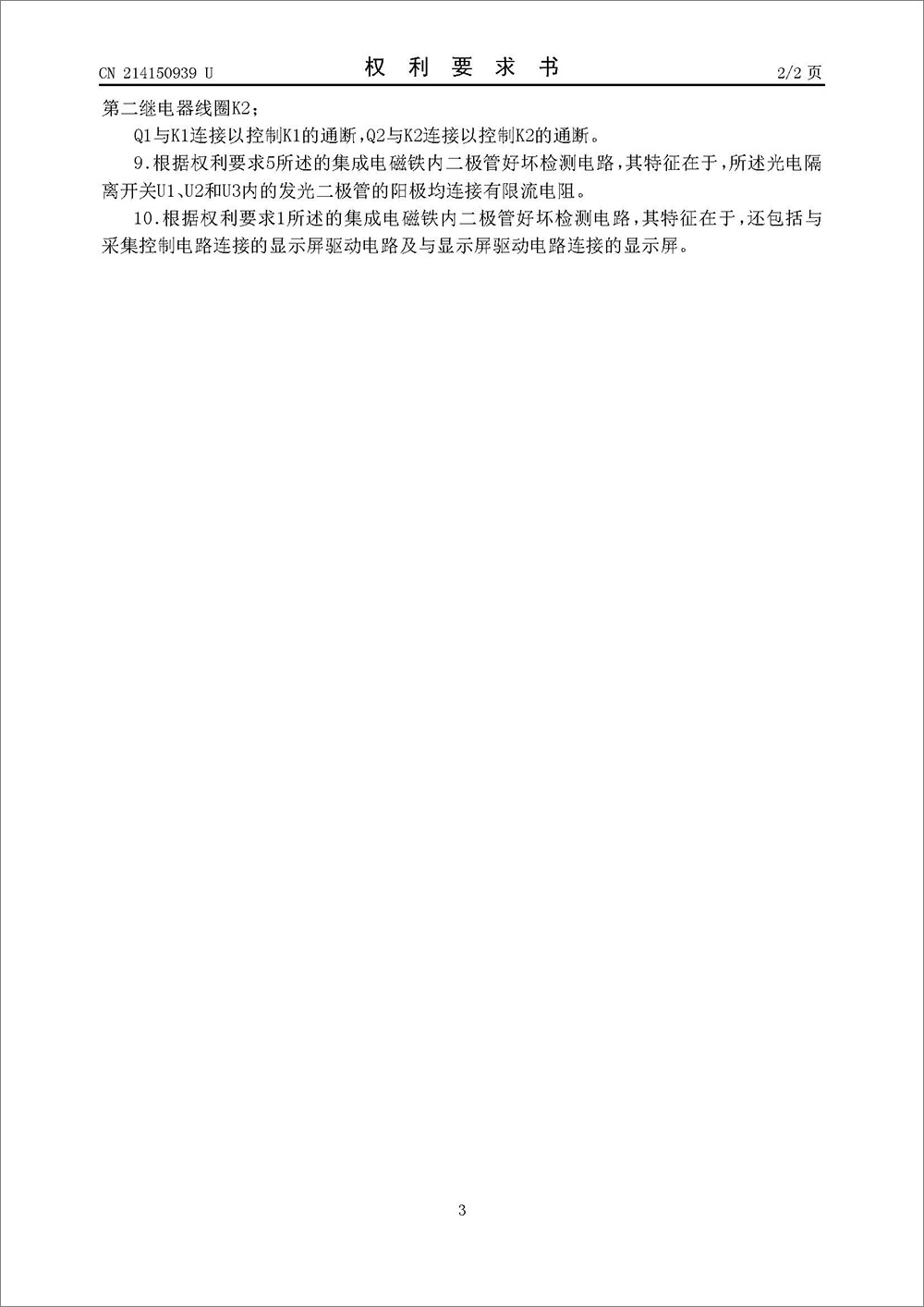

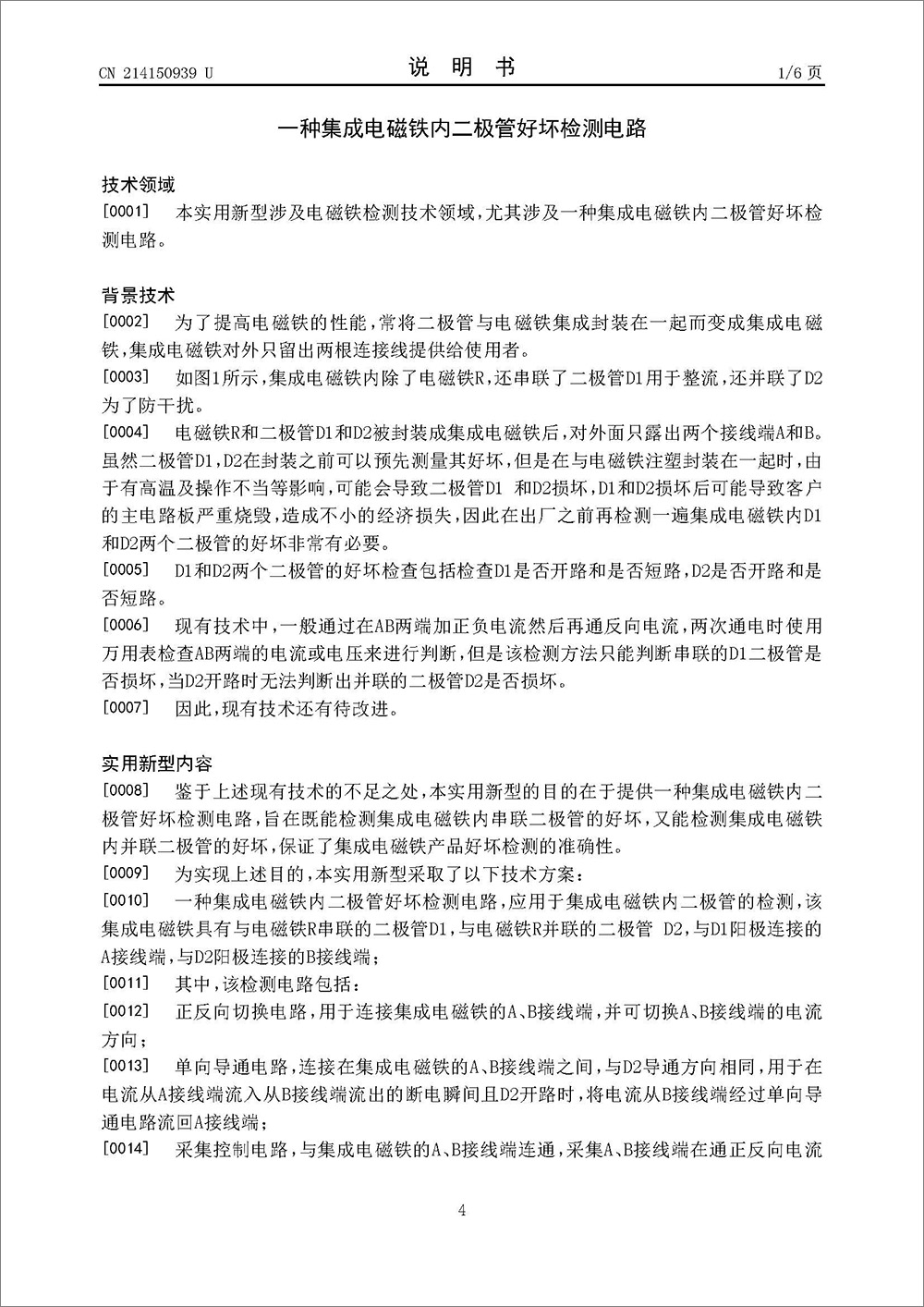

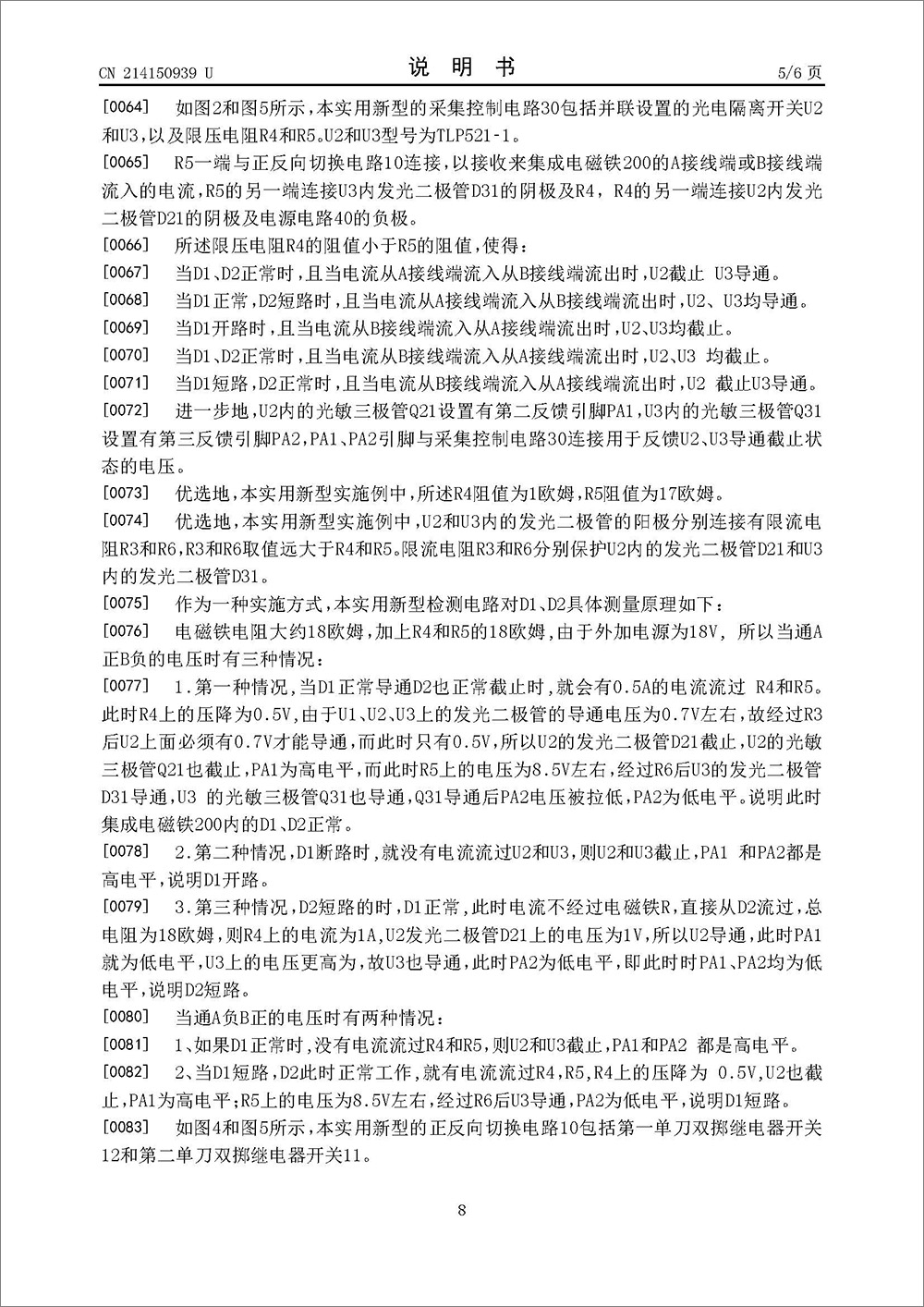

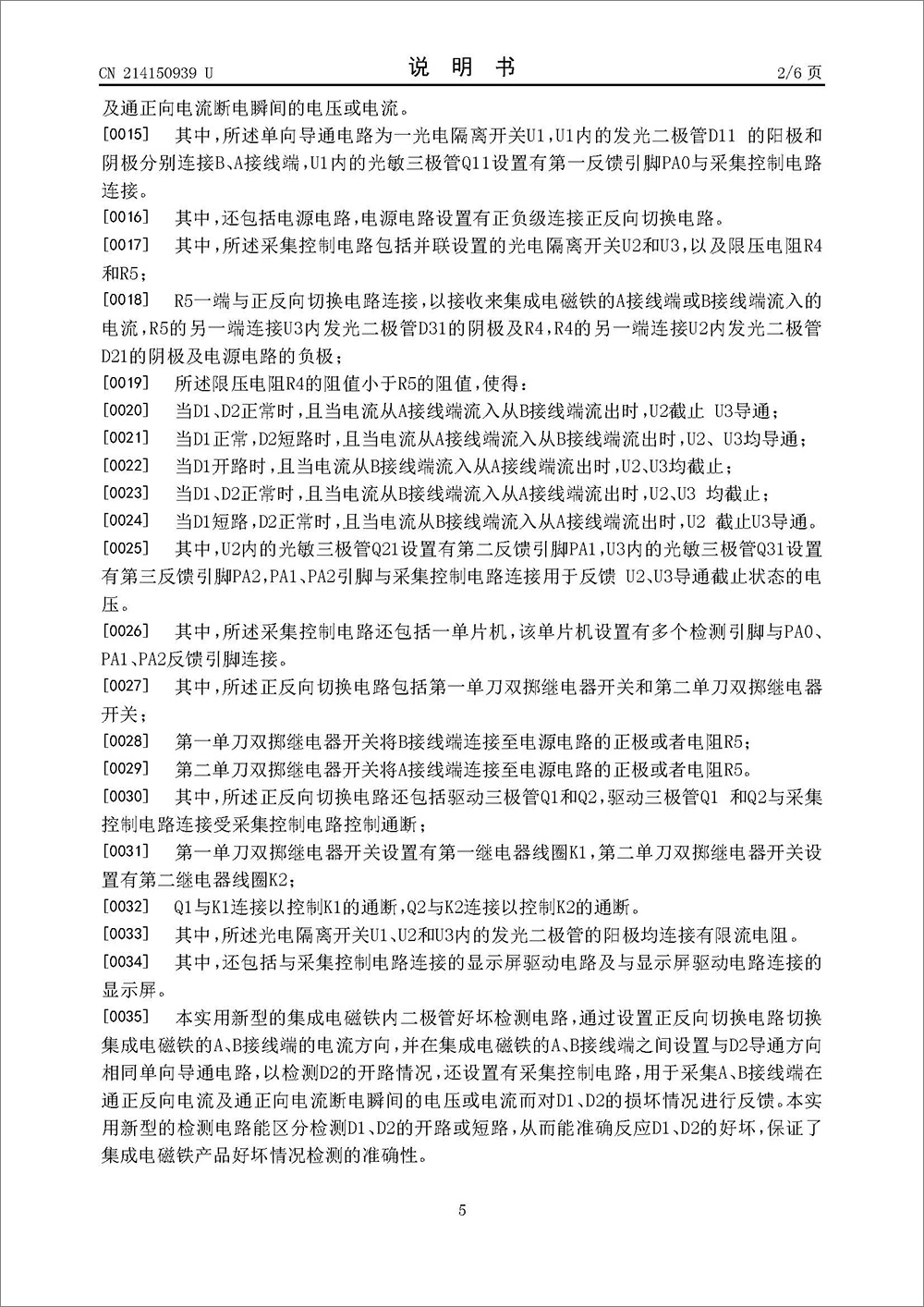

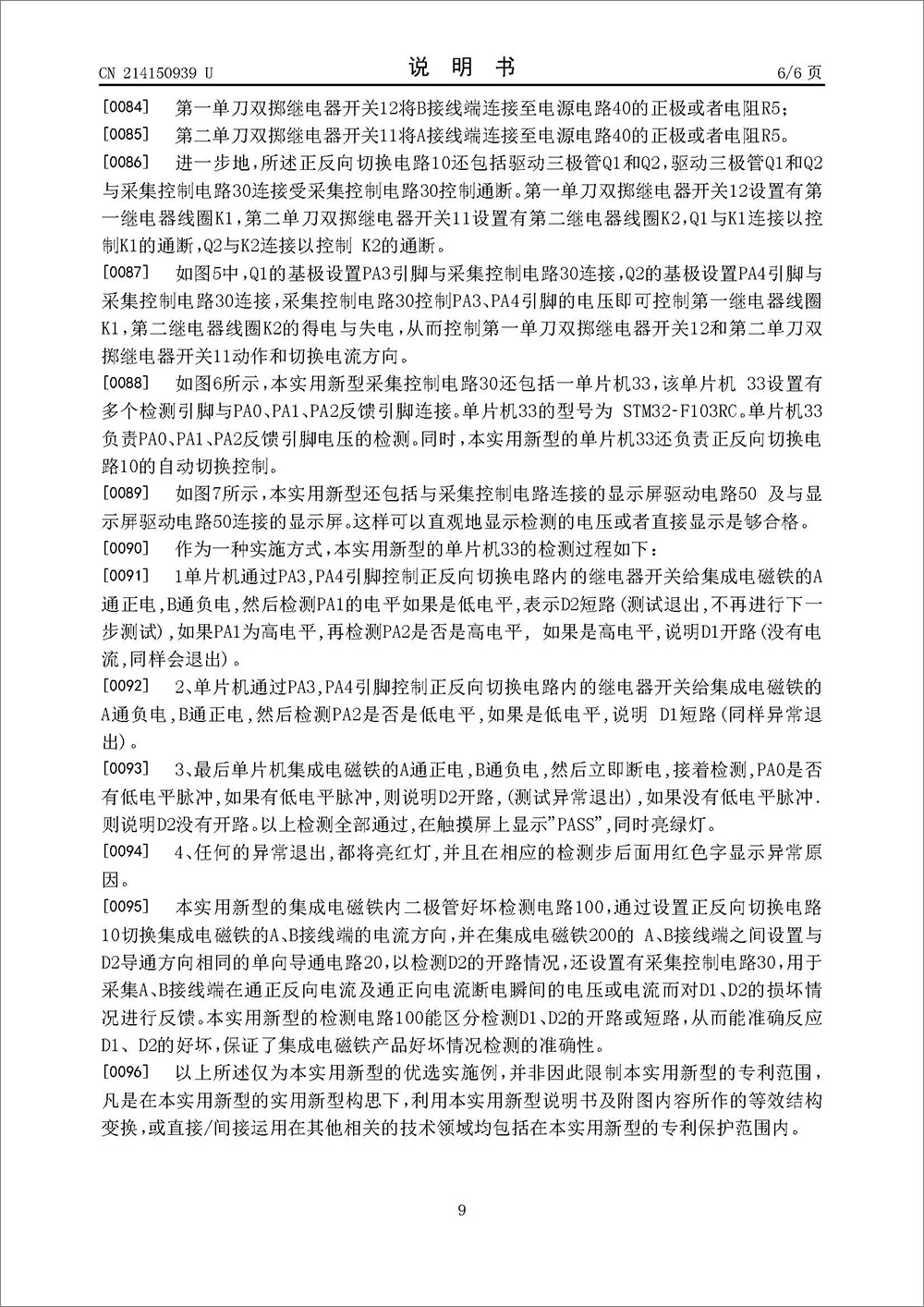

本实用新型公开了一种集成电磁铁内二极管好坏检测电路，该电路包括：正反向切换电路，用于连接集成电磁铁的A、B接线端，并可切换A、B接线端的电流方向；单向导通电路，连接在集成电磁铁的A、B接线端之间，与D2导通方向相同，用于在电流从A接线端流入从B接线端流出的断电瞬间且D2开路时，将电流从B接线端经过单向导通电路流回A接线端；采集控制电路，与集成电磁铁的A、B接线端连通，采集A、B接线端在通正反向电流及通正向电流断电瞬间的电压或电流。本实用新型既能检测集成电磁铁内串联二极管的好坏，又能检测集成电磁铁内并联二极管的好坏，保证了集成电磁铁产品好坏检测的准确性。
