摘要：

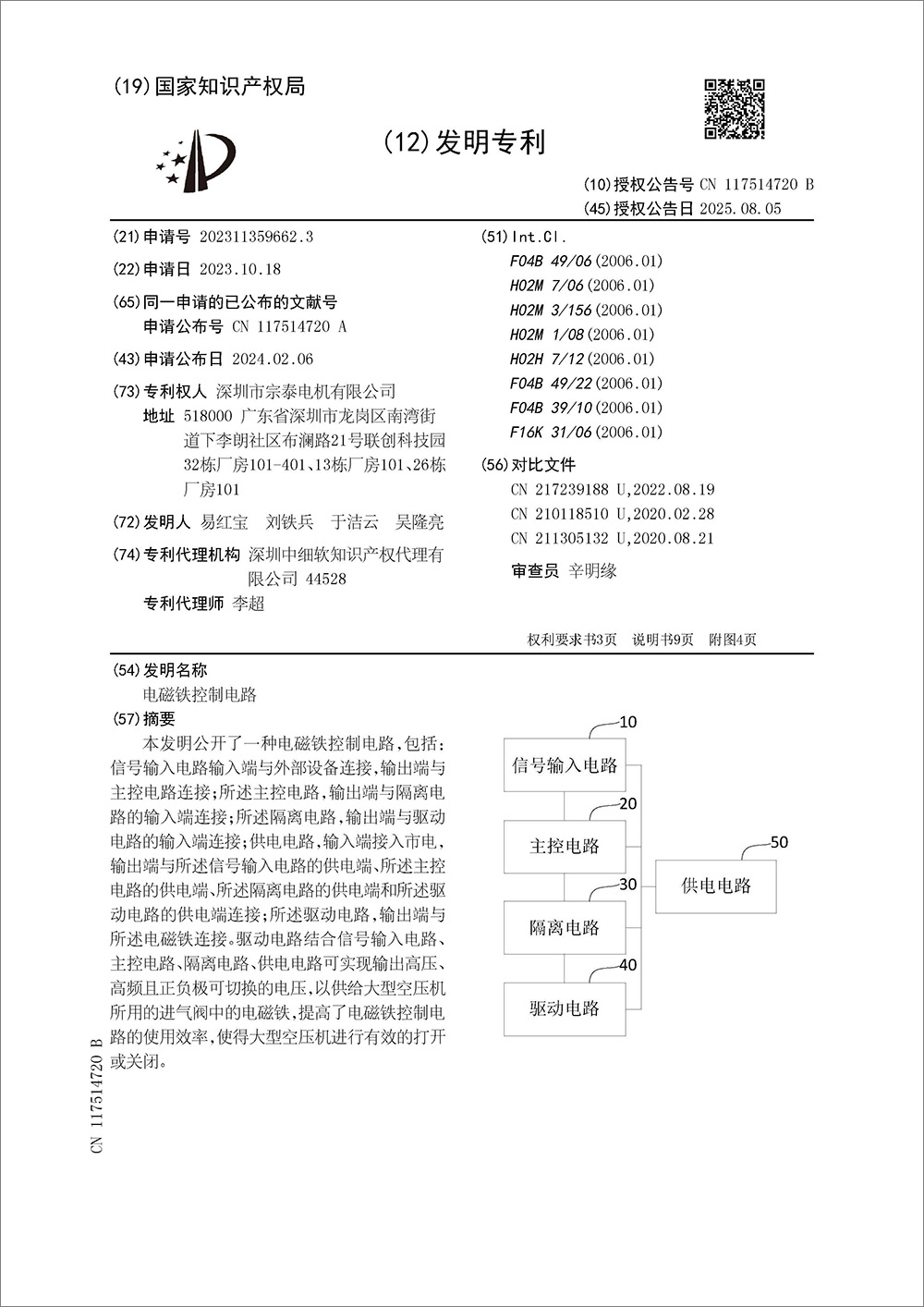

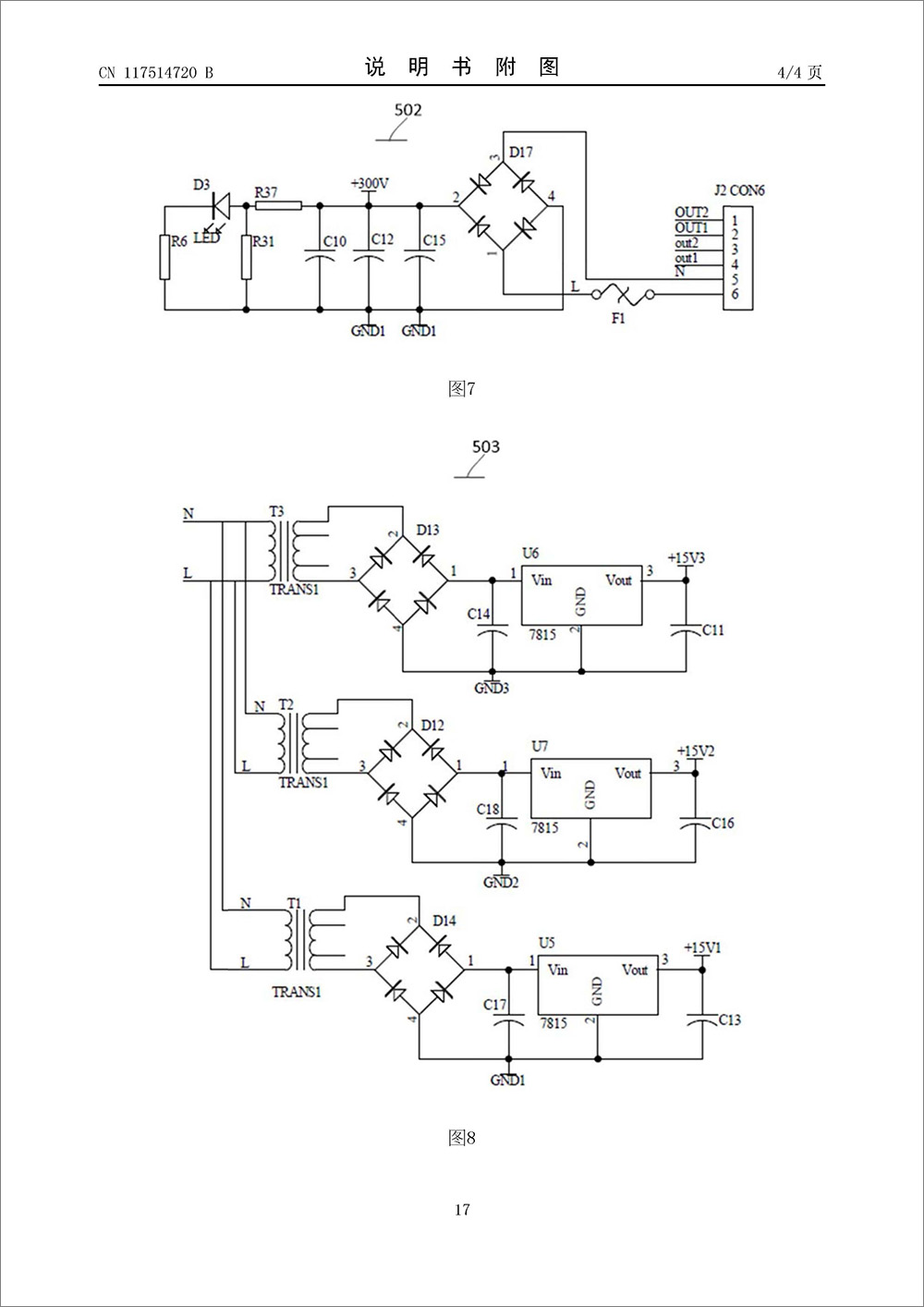

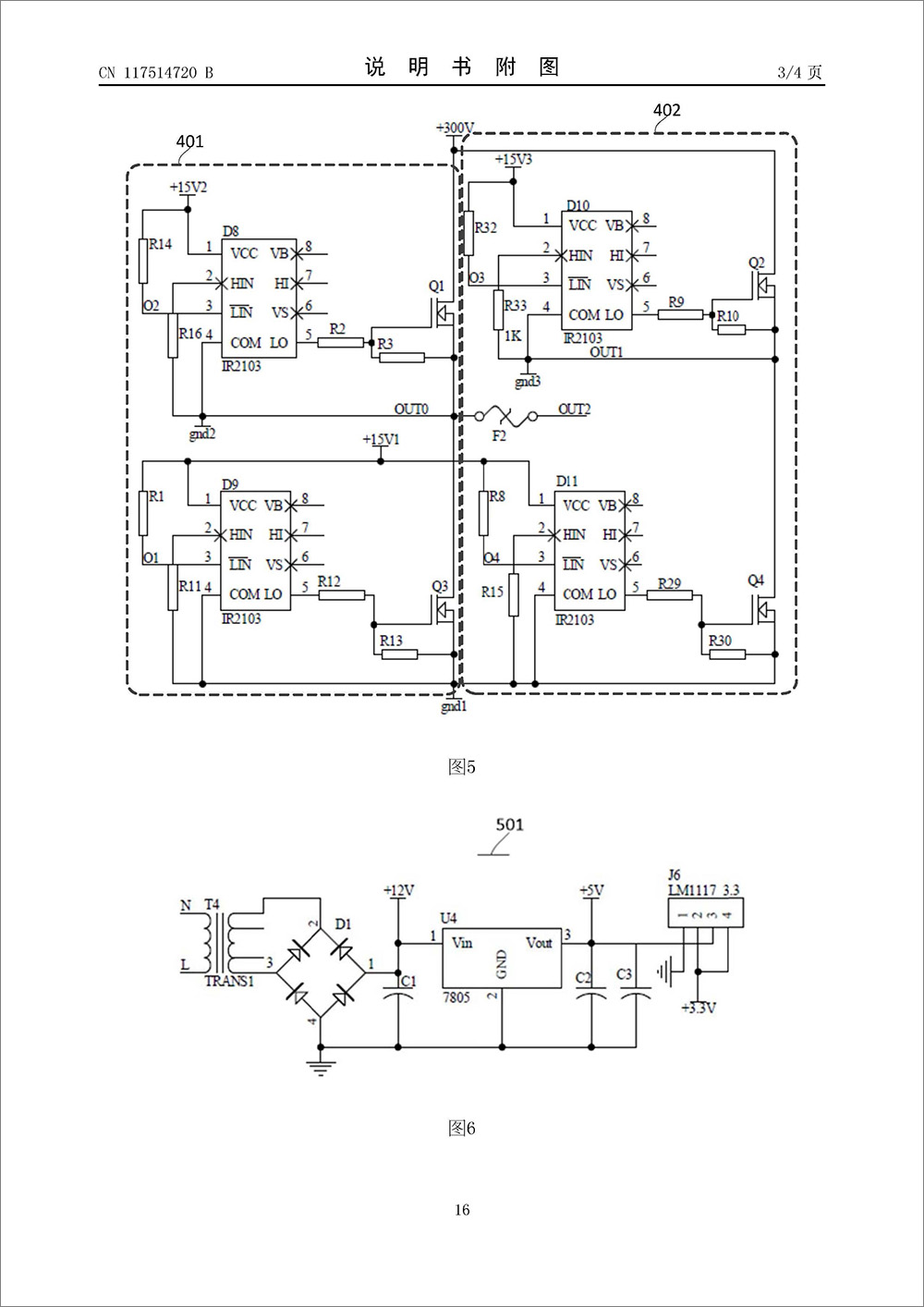

本发明公开了一种电磁铁控制电路，包括：信号输入电路输入端与外部设备连接，输出端与主控电路连接；所述主控电路，输出端与隔离电路的输入端连接；所述隔离电路，输出端与驱动电路的输入端连接；供电电路，输入端接入市电，输出端与所述信号输入电路的供电端、所述主控电路的供电端、所述隔离电路的供电端和所述驱动电路的供电端连接；所述驱动电路，输出端与所述电磁铁连接。驱动电路结合信号输入电路、主控电路、隔离电路、供电电路可实现输出高压、高频且正负极可切换的电压，以供给大型空压机所用的进气阀中的电磁铁，提高了电磁铁控制电路的使用效率，使得大型空压机进行有效的打开或关闭。
